| 产品特性：维护简便 | 是否进口：否 | 产地：江西 |
| 加工定制：是 | 品牌：SYST | 型号：/ |
| 极数：3P | 额定频率：50Hz | 灭弧方式：真空断路器 |
| 额定绝缘电压：40500V | 机械寿命：10000万次 | 产品认证：*** |
| 物料编号：8081 | 最小包装数：1台 |

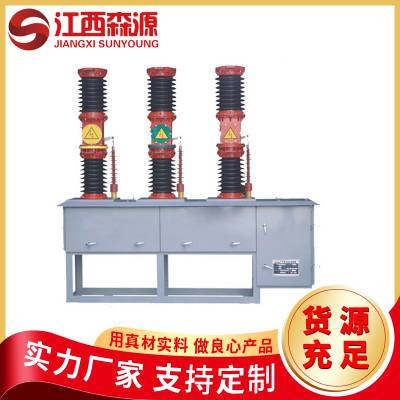

1.ZW7户外高压真空断路器产品概述
ZW7型户外高压真空断路器，是江西森源科技有限公司引进西安高压电气研究所技术开发生产的。该产品具有设计合理、外形新颖、***、维护简便、电寿命长等优点，是40.5KV户外多油路断路器更新换代的理想产品，达到国际***水平。ZW7—40.5型真空断路器用于交流50HZ的三相电力系统中，作为分合负荷电流、过载电流及短路电流之用。
2.ZW7户外高压真空断路器使用环境
a)海拔高度：2000米
b)环境温度：户外-25℃—+40℃
年平均气温20℃，日平均气温30℃，日温差25℃
c)日照强度：0.1W/cm2(风速0.5m/s时)
d)风压不超过700Pa（相当于风速34m/s）
e)抗震能力：地面水平加速度0.3g,垂直加速度0.15g同时作用持续三个正弦波安全系数1.67
f)覆冰厚度：10mm
g)空气污秽等级Ⅲ级
h)运行环境：户外、无易燃、爆炸危险、化学腐蚀及剧烈震动的场所
3.ZW7户外高压真空断路器引用标准
《GB/T11022高压开关及其控制设备标准的公用技术条件》
《GB1984-2003交流断路器》
4.ZW7户外高压真空断路器产品主要技术参数
4.1断路器电气技术参数
序号 | 项目 | 单位 | 数值 | |||
1 | 额定电压 | kV | 40.5 | |||
2 | 额定频率 | Hz | 50 | |||
3 | 额定电流 | A | 1600 | |||
4 | 额定短路开断电流 | kA | 25 | |||
5 | 额定峰值耐受电流 | kA | 63 | |||
6 | 额定短时耐受电流（4S） | kA | 25 | |||
7 | 额定短路关合电流（峰值） | kA | 63 | |||
8 | 机构寿命 | 次 | 10000 | |||
9 | 额定电流开断次数 | 次 | 10000 | |||
10 | 额定短路开断电流开断次数 | 次 | 20 | |||
11 | 1min工频耐压（湿）（干）相间、对地/断口 | kV | 49/80/95/ | |||
12 | 雷电冲击耐受电压（峰值）相间、对地/断口 | kV | 185 | |||
13 | 二次回路1min工频耐压 | kV | 2 | |||
14 | 额定操作顺序 | 分-0.3s-合分-180s-合分 | ||||
15 | 额定操作电压 | V | 电磁 | 220 | 弹簧 | 220 |
16 | 额定操作电流（合闸） | A | 147 | 1.6 | ||
17 | 全开断时间 | Ms | ≤80 | |||
4.2断路器机械特性参数
序号 | 项目 | 单位 | 数值 | |
1 | 触头开距 | mm | 20±2 | |
2 | 触头超行程 | mm | 5±1 | |
3 | 平均分闸速度 | m/s | 1.4—1.8 | |
4 | 平均合闸速度 | m/s | 0.4—0.8 | |
5 | 触头合闸弹跳时间 | ms | ≤5 | |
6 | 三相分合闸不同期性 | ms | ≤2 | |
7 | 各相导电回路电阻(CT除外) | μΩ | ≤120 | |
8 | 合闸时间 | ms | 35～80 | |
9 | 分闸时间（分励脱扣） | ms | 60～120 | |
10 | 相间中心距 | mm | 710 | |
11 | 合闸 | 操作电压 | V | 242 |
***操作电压 | 187 | |||
12 | 动静触头允许磨损程度 | mm | 3 | |
13 | 外型尺寸（长×宽×高）（侧装式） | mm | 2335×500×2275 | |
14 | 合闸状态额定触头弹簧压力 | N | 2500 | |
15 | 质量 | kg | 1100 | |
5.ZW7户外高压真空断路器结构与特点
ZW7—40.5型真空断路器是参照国内外***技术研制开发的，产品具有结构设计新颖，方案组合合理，机构寿命长，选取新型绝缘材料，具有密封性好、***、耐高压、不燃烧、无爆炸等特点，并具有维护检修量少、可频繁操作等优点。
ZW7—40.5型真空断路器主要由真空灭弧室，电流互感器，传动机构及操动机构等组成。总体结构为瓷瓶支柱式，上瓷瓶为灭弧室瓷瓶，内装真空灭弧室，下瓷瓶为支柱瓷瓶。三相联动部分和电流互感器以及操作机构均装在一个防水型机构箱内，灭弧室动端通过拐臂、绝缘拉杆与机构的输出轴相连。
5.1灭弧室装配
真空灭弧室装在上瓷瓶内，在中间铝支架上开一圆孔，可以对灭弧室开距、超行程等进行测量调整。
5.2电流互感器
ZW7—40.5型真空断路器配有电流互感器，每相可以两绕组、三绕组、四绕组任意组合，用于测量和保护。（如下表所示）
组别 | 用途 | 容量 | 级别 |
1K | 计量或测量 |
客户提供 | |
2K | 监控或测量 | ||
3K | 继保 | ||
4K | 继保 | ||
额定电流 （A） | 额定二次电流 （A） | 4秒热稳定电流 （有效值）（KA） | 动稳定电流 （峰值）（KA） |
75~150 | 5 | 60Iin | 150Iin |
150~300 | 9 | 23 | |
300~400 | 16 | 40 | |
600~800 | 20 | 50 | |
1000~1500 | 31.5 | 80 | |
1500~1600 | 40 | 100 |
注：Iin为一次额定电流
5.3操动机构
ZW7—40.5型真空断路器可配电磁操动机构，或配弹簧操动机构。操动机构及连杆装在机构箱内，机构箱为防水型。为防止箱体内电气控制元件受潮，机构箱内可选装加热器。
5.4传动机构
传动机构包括绝缘拉杆、拐臂导杆及弹簧等。调整绝缘拉杆和导杆的长度，可以调整开关的超程和开距。
